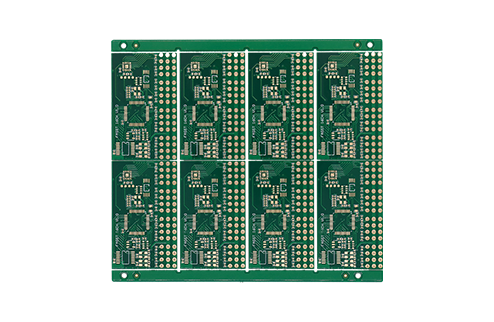

五阶HDI PCB板

  • 0.38-2.0mm
板厚:0.38-2.0mm
最小线宽/线距:3/3mil(1.0 oz)
在线计价
产品介绍
工艺特色
应用场景
相关产品

产品介绍

板厚:0.38-2.0mm 最小线宽/线距:3/3mil(1.0 oz)

工艺特色

1、五阶HDI结构:采用多次积层压合,实现复杂、高密度的层间互连; 2、5+N+5结构:外侧各五层积层结构,可满足更高密度、更复杂的互连需求; 3、激光微孔工艺:采用激光钻孔形成微盲孔,大幅减少过孔占用空间; 4、叠孔/错孔设计:支持 Stacked Via、Staggered Via 等结构,提高垂直互连密度; 5、填孔电镀工艺:微盲孔采用铜填孔,提高互连可靠性及表面平整度; 6、盘中孔设计:可在BGA焊盘内设置微孔,提高高引脚数、小间距BGA的逃线能力; 7、精细线路加工:支持细线宽、细线距,实现更高线路密度; 8、高密度BGA互连:适用于高I/O芯片及复杂BGA封装区域; 9、高精度层间对位:对多次积层后的涨缩、激光孔位置及线路对准精度要求高; 10、多次压合可靠性控制:重点控制层偏、板翘、介质厚度、填胶及层间结合可靠性。

应用场景

AI服务器及高性能计算设备、高端通信及光通信设备、高性能智能终端、汽车域控制器及中央计算平台、高密度工业控制主板、医疗电子设备、高集成度智能硬件。
