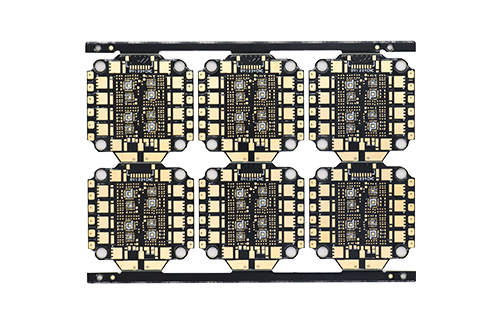

一阶HDI PCB板

  • 0.38-2.0mm
板厚:0.38-2.0mm
最小线宽/线距:3/3mil(1.0 oz)
在线计价
产品介绍
工艺特色
应用场景
相关产品

产品介绍

板厚:0.38-2.0mm 最小线宽/线距:3/3mil(1.0 oz)

工艺特色

1、一阶HDI结构:通常采用一次积层压合,实现外层与相邻内层之间的高密度互连; 2、激光微孔工艺:采用激光钻孔形成微盲孔,减少传统机械孔占用的布线空间; 3、盲孔互连:典型结构如 1+N+1,提升表层与内层之间的互连密度; 4、精细线路加工:支持更小线宽/线距,适合高密度器件布局; 5、BGA逃线能力强:微孔结构有利于小间距BGA焊盘区域布线; 6、高精度层间对位:对激光孔、焊盘及内外层图形的对准精度要求较高; 7、可结合填孔电镀:微盲孔可采用铜填孔,提高焊盘平整度及互连可靠性; 8、高密度、小型化:相比普通通孔多层板,可在更小面积内实现更多线路互连。

应用场景

智能手机及平板电脑、智能穿戴设备、汽车电子控制模块、医疗电子设备、通信模块、工业控制设备、AI及智能硬件终端。
