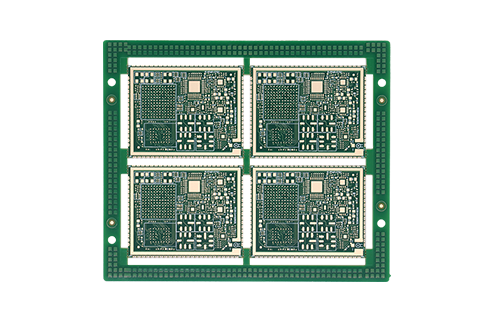

三阶HDI PCB板

  • 0.38-2.0mm
板厚:0.38-2.0mm
最小线宽/线距:3/3mil(1.0 oz)
在线计价
产品介绍
工艺特色
应用场景
相关产品

产品介绍

板厚:0.38-2.0mm 最小线宽/线距:3/3mil(1.0 oz)

工艺特色

1、三阶HDI结构:通常采用三次积层压合,实现更复杂的高密度层间互连 2、3+N+3结构:外侧各三层积层结构,可实现更多层级之间的高密度连接 3、激光微孔工艺:采用激光钻孔形成微盲孔,大幅减少传统通孔占用空间 4、叠孔/错孔设计:支持Stacked Via、Staggered Via等结构,提高布线密度和设计灵活性 5、填孔电镀工艺:微盲孔采用铜填孔,提高孔内连接可靠性及表面平整度 6、盘中孔设计:可在BGA焊盘区域设置微孔,释放更多器件逃线空间 7、精细线路加工:支持细线宽/线距,满足高密度芯片及复杂线路布局 8、BGA高密度布线:适合小间距、高I/O数量BGA器件的扇出设计 9、高精度层间对位:多次积层对激光孔、线路、焊盘及层间对准精度要求较高 10、多次压合控制:重点控制层偏、介质厚度、板翘及多次热压后的结构可靠性

应用场景

AI服务器及高性能计算设备、智能手机、平板电脑、汽车域控制器、智能座舱、光通信及高速通信模块、智能穿戴及AI硬件、医疗电子设备、高端工业控制设备。
