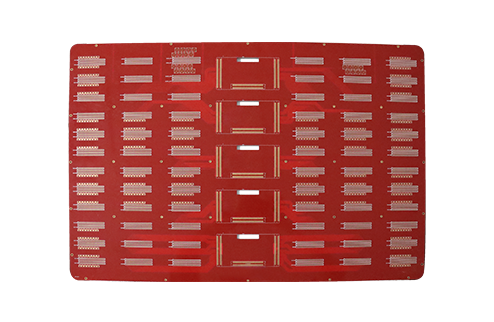

16层PCB板

  • 1.6–3.0 mm
板厚:1.6–3.0 mm
最小线宽/线距:3/3mil(1.0 oz)
在线计价
产品介绍
工艺特色
应用场景
相关产品

产品介绍

板厚:1.6–3.0 mm 最小线宽/线距:3/3mil(1.0 oz)

工艺特色

1、16层高多层结构:由多层信号层、电源层和地层组成,满足复杂电路及高密度互连需求; 2、高密度布线:提供更多布线层,适合高引脚数BGA、处理器及复杂器件布局; 3、多层精密压合:对层间对位、介质厚度、压合参数及板厚一致性要求较高; 4、严格阻抗控制:支持单端、差分阻抗设计,满足高速信号传输要求; 5、高精度层间互连:对钻孔精度、孔铜厚度及层间对准要求较高; 6、良好信号完整性:通过合理叠层及参考平面设计,降低串扰、反射及信号损耗; 7、良好电源完整性:独立电源层与地层有利于降低电源噪声,提高供电稳定性; 8、可结合背钻工艺:高速应用可通过背钻减少过孔Stub,改善高速信号传输性能; 9、可结合树脂塞孔:适用于BGA、高密度器件及特殊孔结构区域; 10、高可靠性控制:重点控制层偏、板翘、分层、孔铜及多层压合可靠性。

应用场景

AI服务器及高性能计算设备、高速交换机、路由器、通信及网络设备、工业控制系统、汽车电子控制系统、医疗电子设备、数据中心及存储设备。
