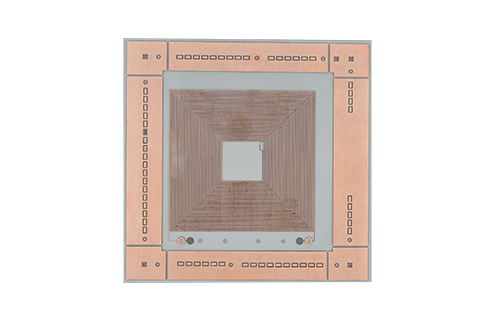

板厚:0.1–1.0 mm
1、玻璃基材结构:采用玻璃作为基底,具有高平整度、高硬度和良好的尺寸稳定性; 2、低热膨胀特性:玻璃基材热膨胀系数较低,有利于精密线路及高密度封装的尺寸控制; 3、高精细线路:适合制作微细线路、微小焊盘及高密度互连结构; 4、高表面平整度:基材表面平整,适合高精度线路加工及先进封装应用; 5、良好电气绝缘性:玻璃具有较高绝缘性能,可满足高密度电子互连需求; 6、高频性能潜力:部分玻璃材料具有较低介电损耗,适合高速、高频信号应用; 7、可制作玻璃通孔:可采用TGV(Through Glass Via,玻璃通孔)实现垂直电气互连; 8、高密度封装能力:适用于芯片封装、中介层及先进封装基板等高密度应用; 9、加工难度较高:对玻璃钻孔、金属化、线路加工及裂纹控制等工艺要求较高。
IC先进封装、玻璃中介层(Glass Interposer)、高频高速通信模块、光通信及光电器件、MEMS及传感器、半导体测试设备、高密度芯片封装。
