12层阻抗PCB板

PCB板层数:12
成品板厚:1.6mm
表面处理方式:沉金
基材:FR4
在线计价
产品介绍
工艺特色
应用场景
相关产品

产品介绍

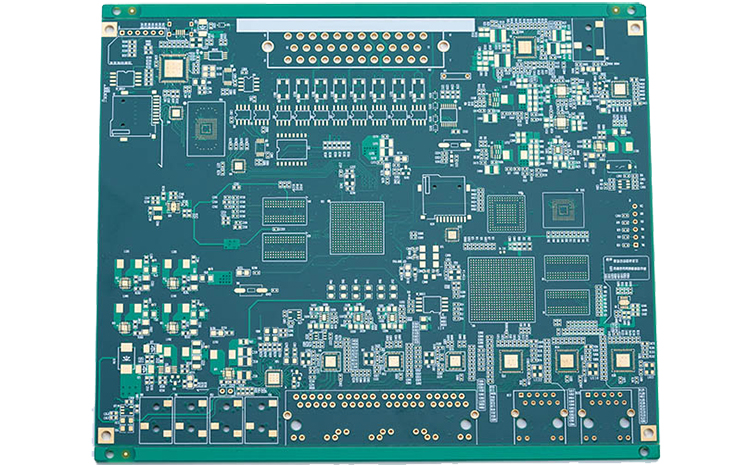

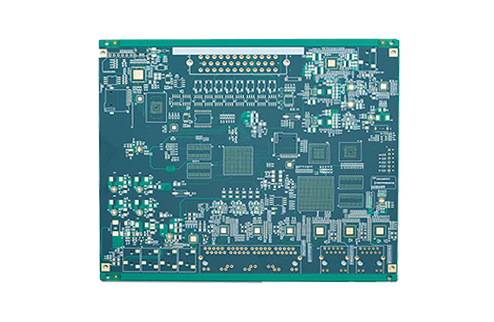

12层阻抗板

工艺特色

1.12 层多层结构:信号层、电源层、地层独立分布,提升信号完整性与电源稳定性。 2.严格阻抗控制:高速差分信号精准匹配,减少反射、串扰和插损。 3.高密度布线:支持 BGA、高速连接器及复杂线路布局。 4.高速信号优化:适用于 PCIe、DDR、高速网络等高速总线设计。 5.多次压合工艺:层间对位和板厚控制要求高。 6.低 EMI/EMC 干扰:连续地层与合理走线设计,提高抗干扰能力。 7.沉金表面处理(ENIG):保证高密度焊接可靠性。

应用场景

AI 服务器与 GPU 主板、高速交换机与通信设备、工业控制与数据中心设备、医疗影像与航空航天电子系统。
