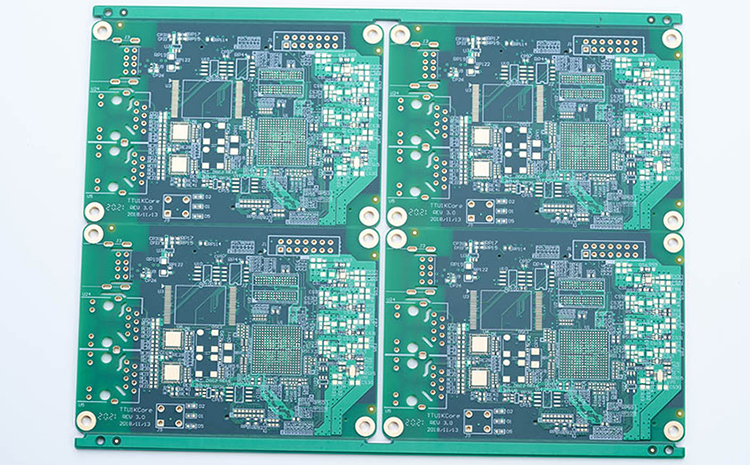

高层阻抗PCB板

PCB板层数:10
成品板厚:1.6mm
表面处理方式:沉金
基材:FR4
在线计价
产品介绍
工艺特色
应用场景
相关产品

产品介绍

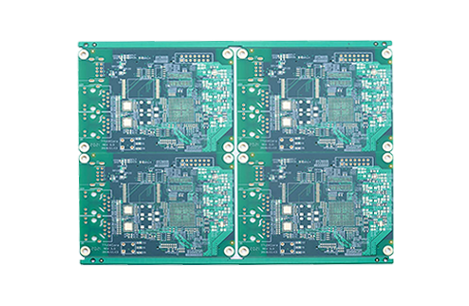

10层阻抗板

工艺特色

1.高层数结构:通常 10 层以上,信号层、电源层和地层独立分布。 2.严格阻抗控制:高速差分信号精准匹配,降低反射、串扰与插损。 3.高密度布线:支持 BGA、HDI、盲埋孔等高密度工艺。 4.高速信号优化:适用于 PCIe、DDR、以太网等高速总线。 5.多次压合工艺:对层间对位、板厚和翘曲控制要求高。 6.低 EMI/EMC 干扰:连续地层与合理走线设计,提高抗干扰能力。 7.高可靠性表面处理:常采用沉金(ENIG)等工艺,提升焊接稳定性。

应用场景

AI 服务器与 GPU 主板、高速交换机与通信设备、数据中心与工业控制系统、医疗/航空航天等高可靠电子设备。
