从PCB制造到组装一站式服务

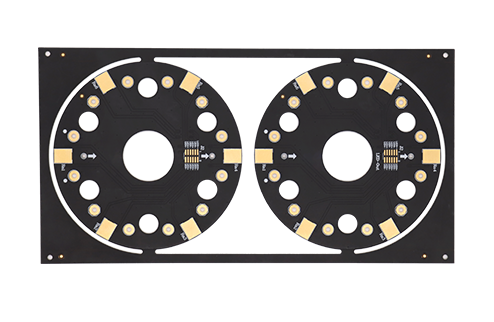

孔金属化铜基双面热电分离

  • 0.38-2.0mm
板厚:0.38-2.0mm
最小线宽/线距:3/3mil(1.0 oz)
在线计价
产品介绍
工艺特色
应用场景
相关产品

产品介绍

板厚:0.38-2.0mm 最小线宽/线距:3/3mil(1.0 oz)

工艺特色

1、双面铜基结构:正反两面均可布线及贴装器件,提高线路集成度; 2、热电分离设计:导电线路与主要导热路径分离,使功率器件热量快速传导至铜基; 3、孔金属化工艺:通过金属化孔实现上下层线路可靠电气互连; 4、孔壁绝缘控制:金属化孔与铜基之间设置绝缘结构,避免与金属基材短路; 5、高效散热:利用铜基高导热特性,降低大功率器件局部温升; 6、低热阻结构:缩短关键发热器件至铜基的热传导路径,提高散热效率; 7、大电流承载:可结合厚铜及宽线路设计,适用于高功率电路; 8、加工精度要求高:对钻孔、孔壁绝缘、金属化、电镀及层间对位要求较高。

应用场景

IGBT / MOSFET 功率模块、新能源汽车电控及电源模块、工业电源、逆变器、电机驱动与伺服系统、大功率 LED、激光及功率设备。
