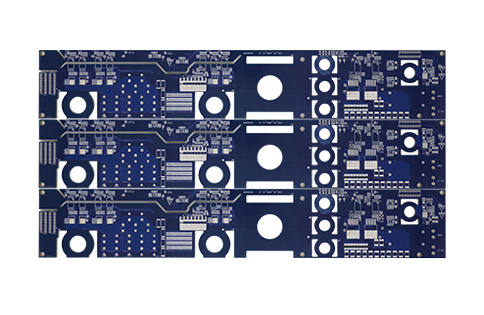

产品介绍
层数：6层 板厚：0.6-3.2mm 最小线宽/线距：6/6mil（4.0 oz）
工艺特色
1、6层多层结构：多层信号层、电源层及地层组合，兼顾功率传输与复杂线路布线； 2、4 oz厚铜设计：铜厚约 140 μm（0.14 mm），具备较强的大电流承载能力； 3、树脂塞孔工艺：通过树脂填充指定孔，提高板面平整度及孔结构可靠性； 4、盲埋孔互连：实现指定层间连接，减少通孔占用空间，提高线路布线密度； 5、厚铜精密蚀刻：4oz铜厚对线路侧蚀、线宽补偿及图形成型控制要求较高； 6、高难度压合：厚铜结合盲埋孔结构，对树脂填充、层间对位及压合均匀性要求较高； 7、大电流低阻设计：厚铜线路降低线路电阻和压降，减少大电流传输过程中的功率损耗； 8、高可靠层间互连：重点控制盲埋孔、孔铜厚度及热循环条件下的连接可靠性； 9、良好散热能力：大面积厚铜有利于功率器件及电源线路的热量扩散。
应用场景
大功率电源模块、新能源汽车电控系统、储能及逆变器、新能源充电桩、工业电源及控制设备、电机驱动及伺服系统、大电流功率控制设备。
