从大电流性能设计到复杂结构制造与可靠性交付,为高功率电子项目提供一体化PCB制造支持

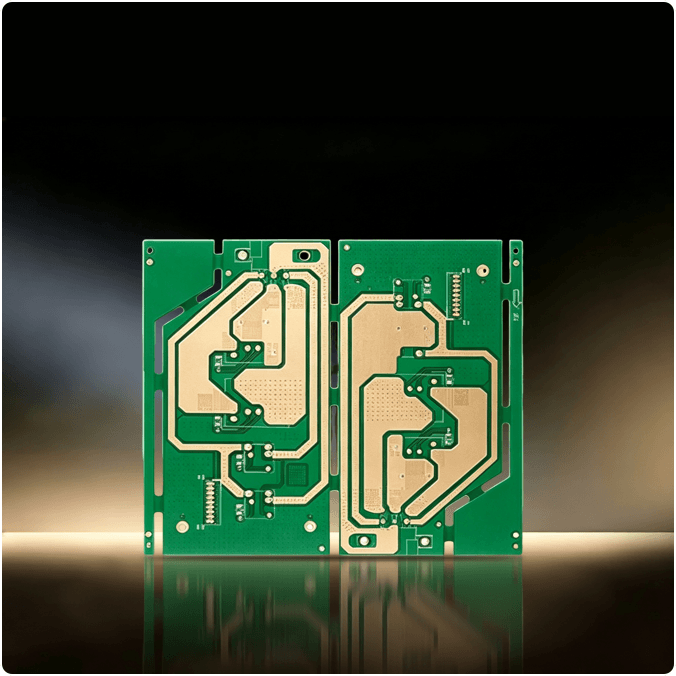

厚铜扩展线路截面与散热通道,大电流下温升更可控

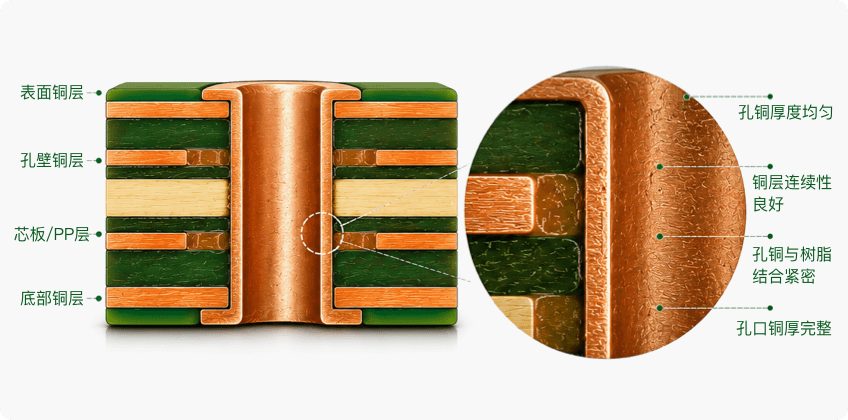

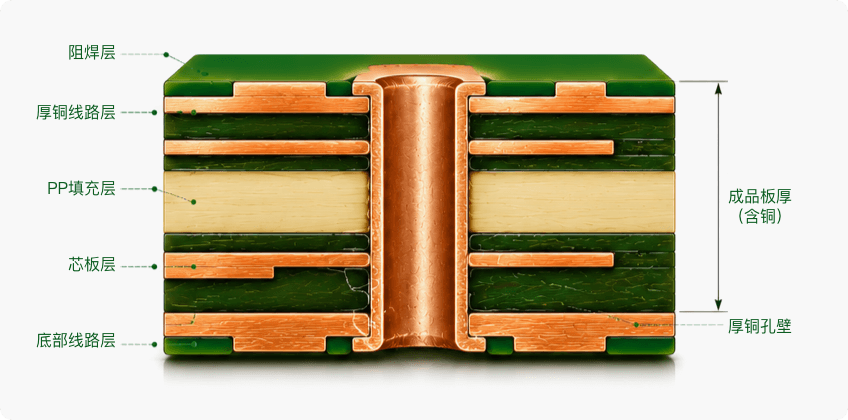

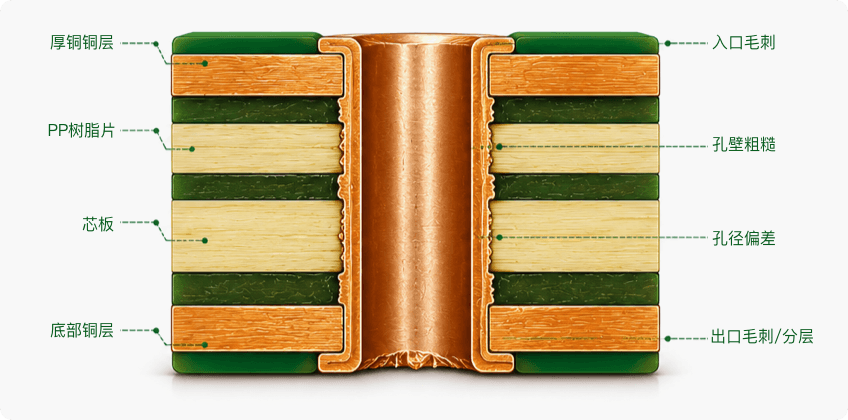

厚铜线路+可靠孔铜结构,高温高负载下长期稳定

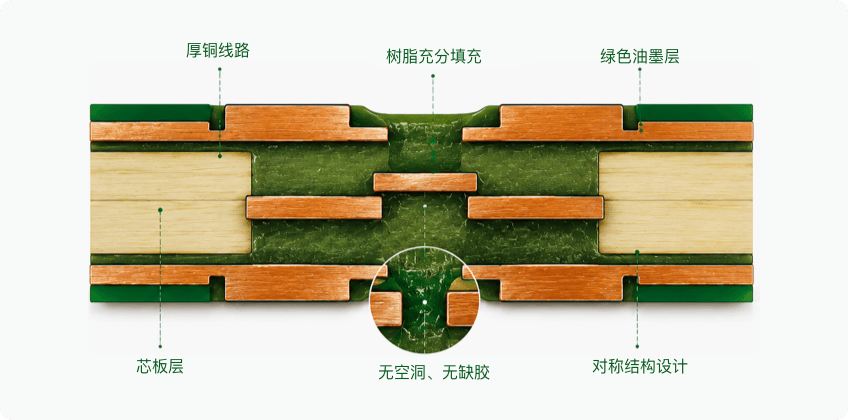

功率/控制/信号三层集成于一块板,省空间、降成本
厚铜与 HDV阻抗/背钻/混压自由组合,一块板打通功率与精细信号
从能力参数到制程规格,突出工艺难点,一站式了解厚铜板多制程实力
| 工艺项目 | 制造能力 |
|---|---|
| 板层 | 1–40层 |
| 铜厚 | 0.5–20oz |
| 板厚 | 0.2–6.0mm |
| 最小线宽/线距 | 0.076/0.076mm(3/3mil) |
| 最小机械孔径 | ≥0.15mm |
| 板材 | FR-4、高Tg、Rogers等 |
| 阻抗控制 | ±8%,部分高速差分场景±5% |
| 表面处理 | 沉金、ENEPIG、沉银、OSP、喷锡等 |
| 特殊工艺组合 | 高多层 / HDI / 阻抗 / 背钻 / 混压 / 厚铜 |
| 工程支持 | Gerber评审 / 叠层评估 / 铜厚及载流设计评估 |
| 铜厚规格 | 制造能力 | 典型应用 |
|---|---|---|
| 2oz厚铜PCB | 提升线路载流及散热能力,适用于中等电流设计 | 电源模块 · 工业控制 · 功率控制 |
| 3–4oz厚铜PCB | 增加导体截面积,适应更高电流及功率密度 | 汽车电子 · 电源设备 · 工业控制 |
| 5–6oz厚铜 | 面向较高功率及大电流设计,对蚀刻和铜厚均匀性要求更高 | 充电设备 · 电机控制 · 功率模块 |
| 8–10oz厚铜PCB | 适用于大电流、高功率及较高热负载环境 | 储能系统 · 大功率电源 · 工业设备 |
| 12–16oz超厚铜PCB | 更高铜厚满足高电流传输及高负载运行需求 | 能源设备 · 功率控制 · 大电流设备 |
| 20oz超厚铜PCB | 面向特殊高电流、高功率PCB设计,制造难度进一步提升 | 大功率设备 · 能源系统 · 特殊功率电子 |

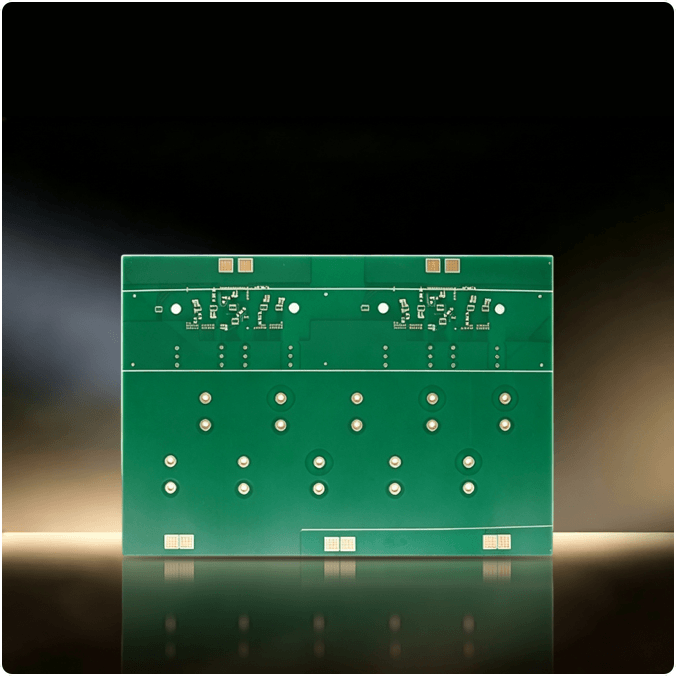

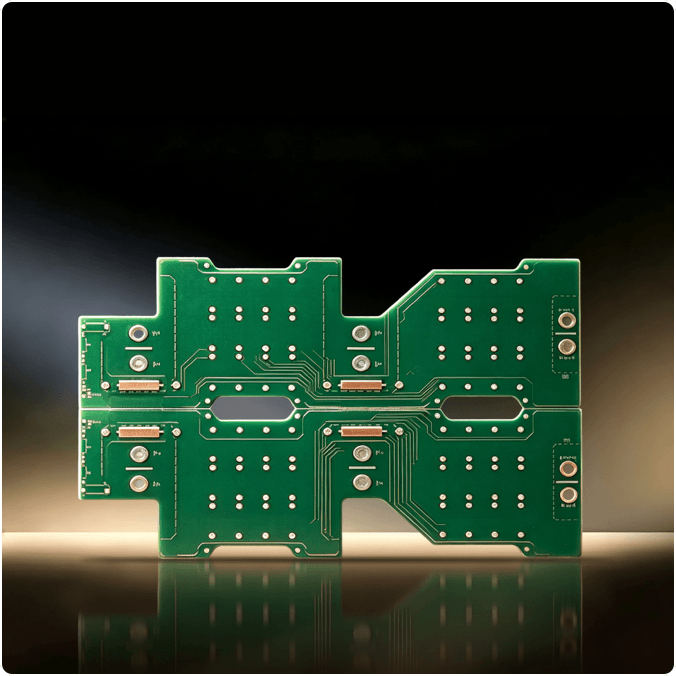

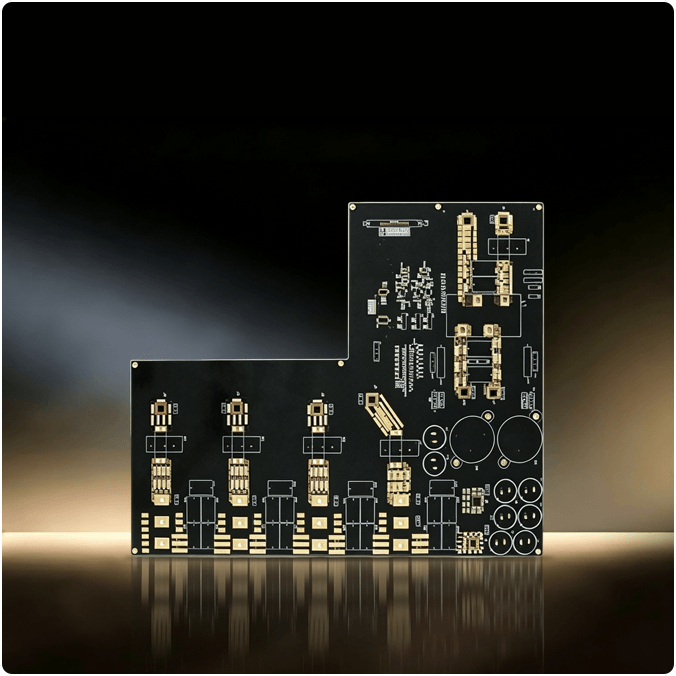

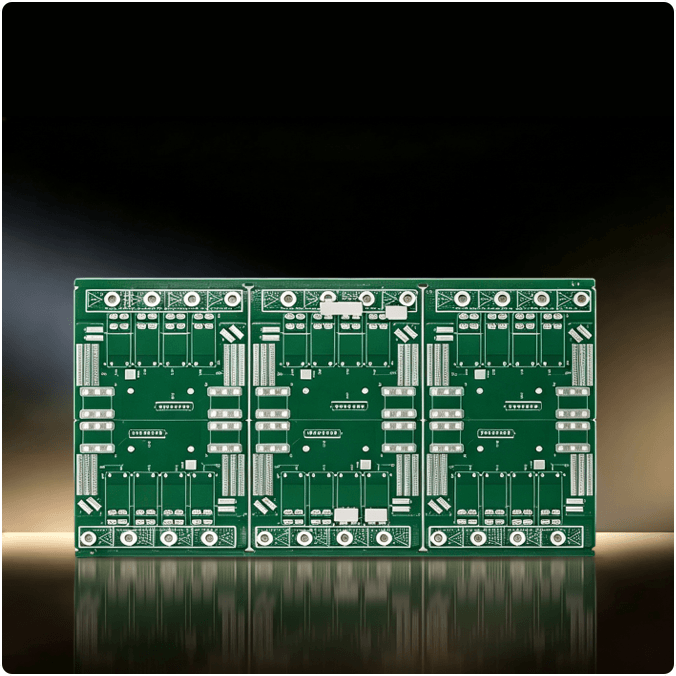

面向大电流、高功率与高可靠电子设备
从双面超厚铜到多层厚铜,覆盖 2oz–20oz 全规格制造能力
关于厚铜PCB,你可能还想知道
厚铜PCB是采用较高线路铜厚设计的印制电路板,通过增加导体截面积,提高线路的载流能力,并适应大电流、高功率及高可靠应用需求。孔铜则根据板层、载流及可靠性要求进行设计与控制。
行业中通常将铜厚达到2oz及以上的PCB称为厚铜PCB,但不同厂家及应用场景的定义可能有所差异。实际设计时,应根据工作电流、线宽、允许温升及散热条件选择合适铜厚。
常见厚铜PCB有2oz、3oz、4oz、6oz、8oz、10oz等规格。聚多邦最高支持20oz铜厚制造,具体可制造铜厚需结合板层、板厚、线宽线距、孔结构及材料进行工程评估。
铜厚选择不能只看功率大小,需要综合考虑工作电流、线路宽度、允许温升、散热条件及PCB结构。一般来说,在其他条件相同的情况下,铜厚增加能够提高导体截面积和载流能力,但同时也会增加线路蚀刻、压合及板厚控制难度。

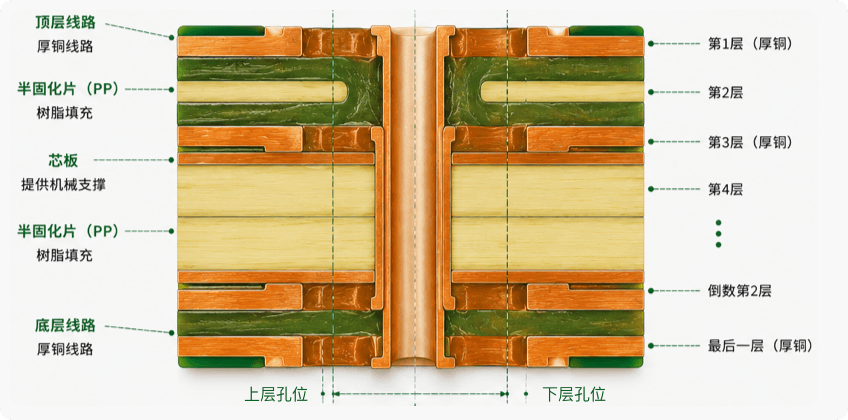

可以。厚铜工艺可与多层、高多层PCB结构结合,在同一块PCB中实现大电流功率传输与复杂信号互连。聚多邦PCB制造能力覆盖1–40层,具体厚铜层数及叠层结构需结合铜厚、板厚和设计要求评估。
厚铜PCB的线宽线距与铜厚密切相关。随着铜厚增加,蚀刻侧蚀及线路成形控制难度提高,因此不能直接套用常规1oz PCB的线宽线距能力。建议在设计阶段明确铜厚,并结合Gerber及叠层资料进行DFM评估。
在其他条件相同的情况下,增加铜厚能够增大导体截面积,有利于提高线路载流能力。但实际载流能力还与线宽、允许温升、环境温度、散热条件及线路布局有关,因此并不是铜厚越高就一定越合适,需要根据实际电气和热设计综合确定。

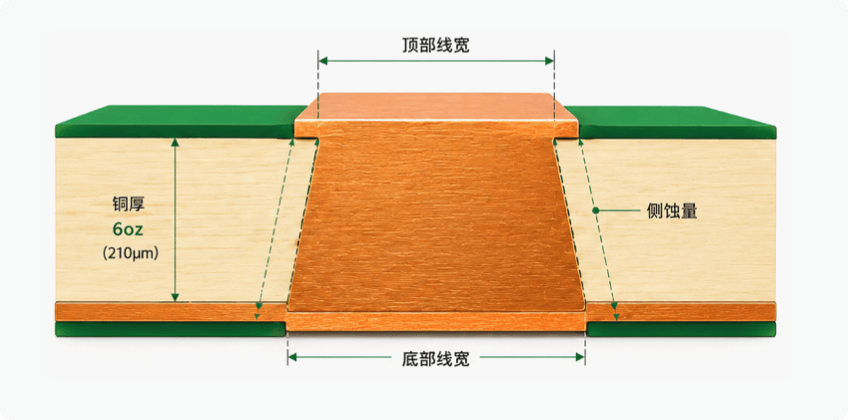

铜层越厚,线路蚀刻所需的控制难度通常越高,侧向蚀刻对线路顶部和底部尺寸的影响也更加明显,容易形成较明显的梯形截面。因此厚铜PCB需要重点控制铜厚、线宽补偿、蚀刻均匀性及侧蚀量。
厚铜PCB常用FR-4、高Tg等材料,也可根据工作频率、温度、功率及使用环境选择其他材料。对于多层厚铜、高功率或特殊应用项目,材料还需要与铜厚、叠层及热可靠性要求综合匹配。
建议提供完整的Gerber文件,并明确板层、板厚、内外层铜厚、材料、表面处理、数量及特殊工艺要求。多层厚铜或复杂结构项目建议同时提供叠层、阻抗及相关设计要求,便于工程进行DFM评估和报价。
