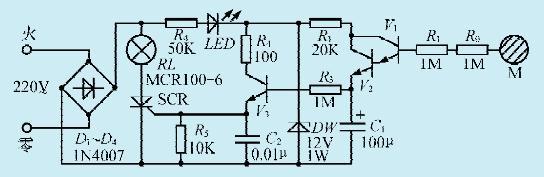

本文介绍一款触摸式时间可变延时灯，其特点是由触摸者接触金属片的时间长短来改变延时时间。电路如图1所示。　　电路工作原理　　平时复合管V1、V2无基极电流，故截止，V3也截止，当触摸金属片M时，V1、V2导通，C1开始充电。当C1上电...

发布时间：2013/3/21

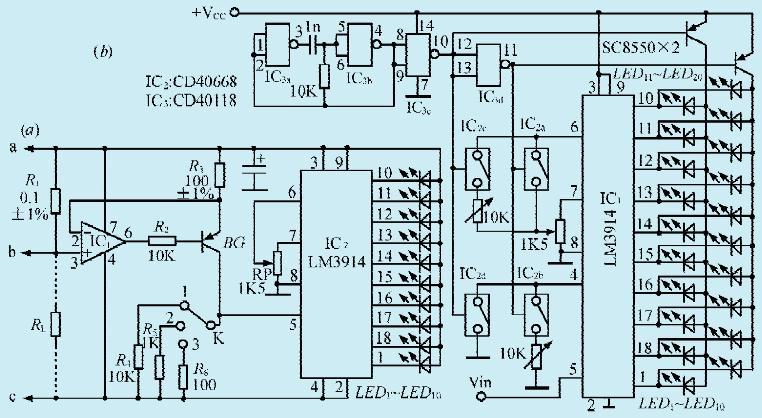

本文介绍的负载电流估测显示电路，它具有使用方便，结果显示直观的特点。电路如图1所示。　　电路工作原理　　1（a）图中a、b、c端为测试棒夹，a端接测试设备的电源正极；b、c端与负载串联，其中c端也是设备的负极。R1为传感测量电阻...

发布时间：2013/3/21

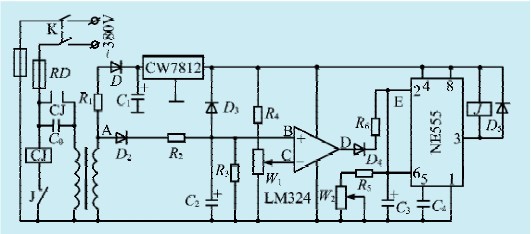

本文介绍一款用时基电路555和运算放大器LM324等元件构成的交流电焊机空载节能电路。电路如图1所示。电路工作原理该电路器以电焊机二次极电压为取样信号，根据A点电位的高低自动地使电焊机运行在节能或非节能状态。合上开关K接通电焊...

发布时间：2013/3/21

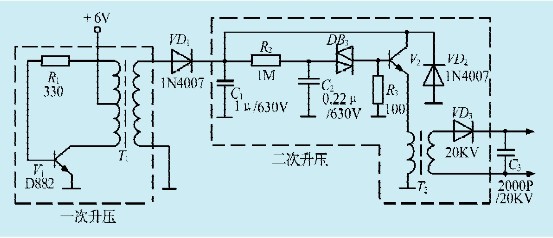

本文介绍一种脉冲放电电路，该电路效率高，使用电压较低，可适用多种用途，电路如图1所示。电路原理图中采用两只小型升压变压器将6V直流电压提升至约1万V。由V1、T1及R1组成自激升压电路，将6V电压升至500V左右。VD1将此电压进行整流...

发布时间：2013/3/21

因频繁调节空调器控制钮或控制钮档位调得过低会使空调机关机后随即又起动，烧坏压缩机。本文介绍的电路可有效防止此类情况。电路如图1所示。电路工作原理接通电源后，空调器通过常闭触点S得电，压缩机起动，其工作电流经T1检出。后(...

发布时间：2013/3/21

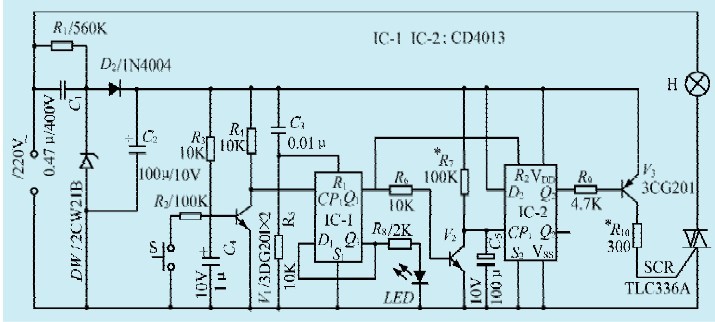

本文介绍的开关电路可随意轻触开关灯，关灯后还可延时照明，并具有停电自锁功能。电路如图1所示。电路工作原理 V1、尺2、尺3、尺4、C1及S用以清除开关S产生的抖动，防止误动作。IC一1构成L触发器，触发一次，翻转一次，实现了轻触开灯...

发布时间：2013/3/21

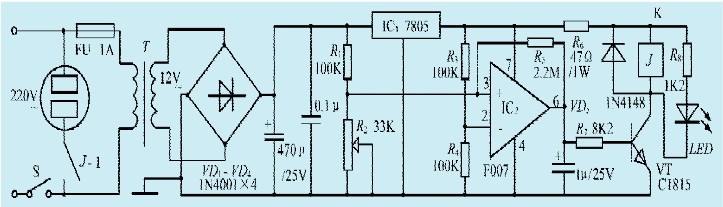

本文介绍一款简易的过压自断电插座电路，可有效的防止用电器损坏，电路如图1所示。电路工作原理该电路经三端集成块7805将整流滤波后的直流电压稳定在5V，经电阻R3、R4分压后得到2.5V直流电压供给电压比较器F007(2）脚反相输人端作基...

发布时间：2013/3/21

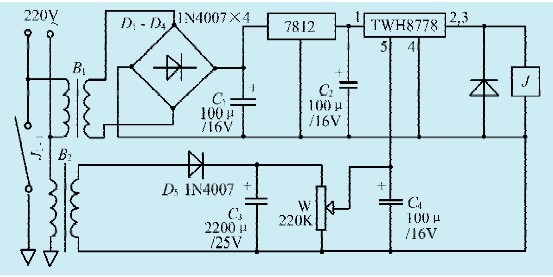

本文介绍的限流器电路对几十瓦至几千瓦的电器的定量供电进行限电用，它延时启动，延时释放，工作可靠，电路如图1所示。电路工作原理 220V交流电经B1降压，D1一D4桥式整流，7812稳压，C1、C2滤波，12V直流电压向开关电路WH8778供电。B...

发布时间：2013/3/21

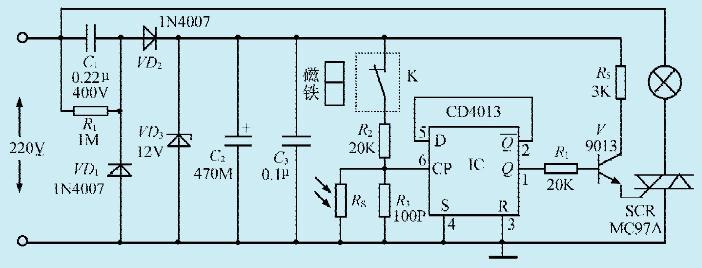

本文介绍的门控开关是利用进出卫生间开关门来控制灯的开和关，电路如图1所示。　　电路工作原理　　K是常闭触点的干簧，另将磁铁安装在门上。门被关门时K的触点断开。当你进人时将门打开再关上，K的触点便闭合一次，给IC的CP端输人一...

发布时间：2013/3/19

该控制电路采用CMOS集成电路程序调色灯光，电路如图1所示。　　电路工作原理　　由图可知，它由调色时钟电路（4069)，程序控制电路（4017）、混色电路（4075）、积分电路（4069）、调光电路（CA339）、控制电路（SCR）和电源电路（D1...
