电厚金PCB

PCB板层数:2
成品板厚:2.00mm
表面处理方式:镀金
在线计价
产品介绍
工艺特色
应用场景
相关产品

产品介绍

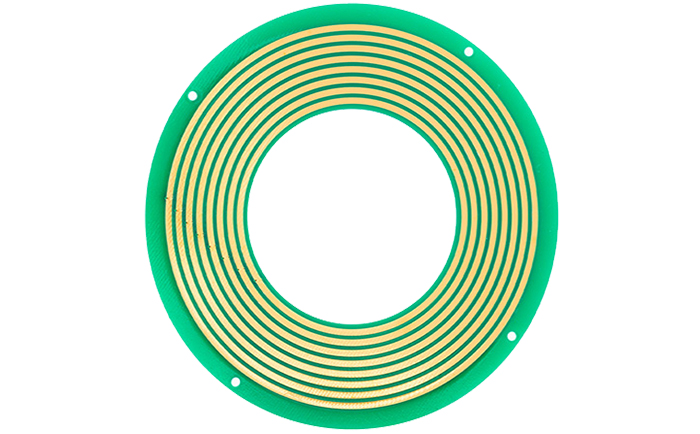

电厚金线路板

工艺特色

1.加厚铜层:铜厚可达 2–6 oz(或更高),用于承载大电流;常用于电源板、动力模块和工业控制板。 2.沉金表面处理(ENIG):在加厚铜上镀镍-金层,提高焊接可靠性和耐腐蚀性;保证高密度微型 SMD 元件焊接稳定性 3.多层布线:支持 2–8 层或更多多层 PCB;内层电源层/地层设计,优化电源完整性和信号完整性。 4.热管理设计:功率器件附近增加散热铜箔或散热孔;金属厚铜结合可快速导热,提高高功率运行稳定性。 5.高可靠性:抗振动、耐热、耐腐蚀,适合工业、电力和航天应用。

应用场景

高功率电源板、DC-DC/AC-DC 模块、电机驱动板、工业控制板、高可靠性服务器或数据中心电源模块、LED 大功率驱动板。
