本文介绍一款触摸式时间可变延时灯，其特点是由触摸者接触金属片的时间长短来改变延时时间。电路如图1所示。
电路工作原理
平时复合管V1、V2无基极电流，故截止，V3也截止，当触摸金属片M时，V1、V2导通，C1开始充电。当C1上电压充到2V以上时，V3导通，在R5上产生直流压降，触发可控硅SCR导通，使灯点亮。由于C1-R3放电时间常数较大，故延时一段时间后灯熄灭。当触摸金属片M时间不同时，C1两端电压也不同，触摸时间短，C1两端电压较低，放电时间也短，所以灯亮时间也就短，反之灯亮时间就长。因此改变触摸时间，就改变了延时时间。经理论计算，触摸1秒时，C1充电电压为5V，延时100秒．触摸2秒时，C1充电电压为7.5V，延时140秒；触摸3秒时，C1充电电压为10V，延时185秒。
元器件选择
V1、V2选择β＞40的小功率三极管，要求Iceo尽量小。V3选β＞300的小功率管，如9014等。SCR选用触发电流＜0.1mA，耐压600V，电流为1A的单向可控硅，如MCR100-6等。由于电路采用电阻降压，安装制作中要注意安全。（范晓和）

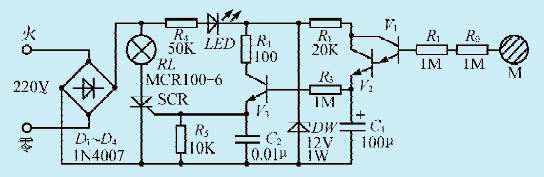

图1一款触摸式可变延时灯电路
