一款性能优良的触摸调光电路

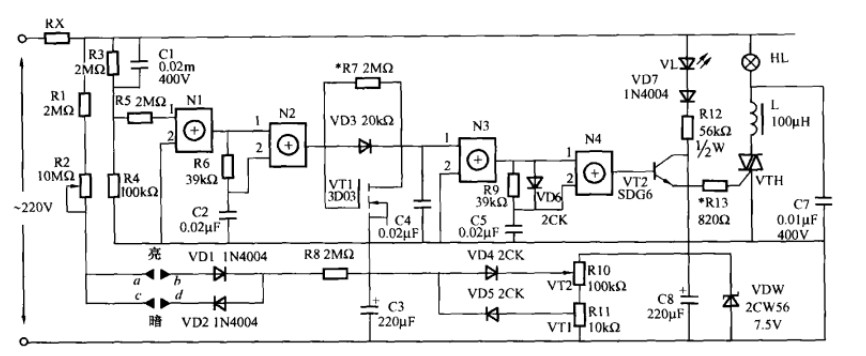

　　本文介绍一款新电路结构的功率调节器，该电路采用过零脉冲移相触发的方法实现了0-180°相角的全范围功率调节，而且可以方便的实现触摸调光，电路如图所示。

　　电路工作原理：由图可知。220V交流电压首先经RX、VL、VD7、R12、VDW等构成回路，VL发光，C6两端建立起约7.5V的直流电压，电路进人工作状态，同时220V 50Hz交流电压经R3、R4、R5、C1组成的移相限流电路加至异或门N1，由N1整形为50Hz的方波，R6、C2、N2检测出方波的前、后沿，在N2输出端形成过零窄脉冲，R7、VD3、VT1、C4、N3组成压控单稳电路，对零压脉冲进行展宽，其暂稳时间受控于场效应管VT1的栅极电压。调宽后的单稳脉冲再经R9、C5、VD6、N4检出后沿在N4输出端形成被移相的触发脉冲，经VT2电流放大后加至双向晶闸管VTH控制极。整个控制过程如下：当VT1栅极电压（V点）较低时，VT1趋向截止，其D、S极间电阻较大，C4放电时间较长．VD脉冲变宽，VE触发脉冲移相角φ变大，晶闸管导通角变小，即导通时间变短灯暗；反之VT1栅极电压较高时，VT1趋向饱和，其D、S极问电阻较小，C4放电时间短，VD脉宽窄，VE触发脉冲移相角φ小，晶闸管导通角0变大，导通时间变长，灯亮．通常VT点电压在O-3V变化即可实现O-180°相角的全范围调节。D4、D5、R10、R11构成双向钳位电路，使VT点电压只能在V1、VZ之间变化，调整时使V=V1时灯最暗，V=V2时灯最亮。C3容量取得较大，它可在长时间内维持V点电压不变。R1、R2、R3、VD1、VD2及触摸端ab、cd构成触摸调压电路，当手触ab端时，VD1导通，C3充电，电灯由暗变亮，当手触cd两端时，VD2导通C3放电，电灯由亮变暗，调光速度由R2控制。

　　元器件选择：Nl-N4为CMOS四异或门，CD4030、CD4070、C630、C660均可选用，双向晶闸管VTH可根据所控功率选择，一般留2-3倍的余量，耐压应大于400V，触发电流应小于5mA。VL应选用亮度高的发光二极管。VT1为N沟道绝缘栅场效应管，最好选用3D03，其他3DO型场效应管只要其夹断电压较小也可使用。VD3、VD4、VD6、VD5要求有尽可能小的反向漏电流，最好选用反流在纳安级的2CK型开关管。电压保持电容C3要求翻电要小，最好选用袒电容。VT2的β值应大于100。DW的稳压值在6-10V之间选取，其他元件按图中标注用即可。
